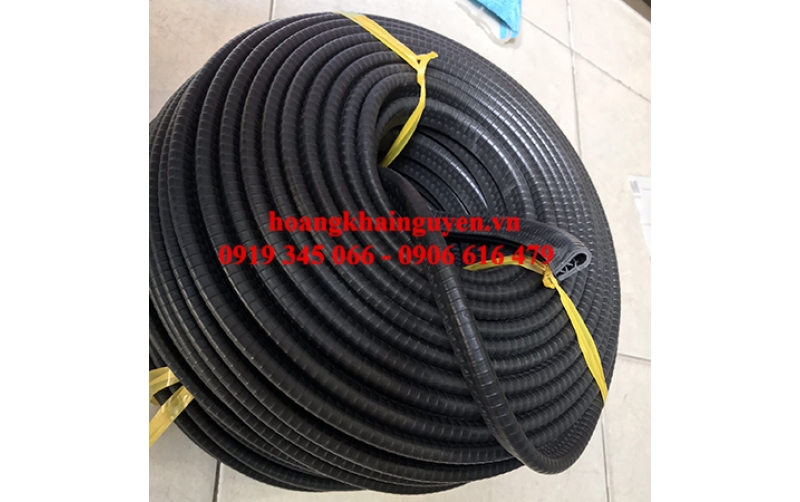

Ron cao su kỹ thuật quận 9

  • Ron cao su kỹ thuật quận 9
  • Mã sản phẩm: Ron cao su kỹ thuật quận 9
  • Lượt xem: 8159
  • Giá: Liên hệ
  • Ron cao su kỹ thuật quận 9
  • Thông tin chi tiết
  • Liên hệ đặt hàng
  • Bình luận

Một cụm tại quận 9 cần thay ron lắp trong rãnh nên được khảo sát cùng mẫu ron trước khi đặt. Ảnh mặt cắt và số đo rãnh giúp đối chiếu phần giữ và phần bị ép theo thiết kế.

Quận 9 trước đây có Khu Công nghệ cao TP.HCM với khu nghiên cứu, đào tạo và các hoạt động công nghệ. Nếu một cơ sở kỹ thuật giả định trong khu vực cần thay ron lắp rãnh, ảnh mặt cắt và kích thước rãnh giúp trao đổi mẫu. Ví dụ không khẳng định doanh nghiệp cụ thể trong khu sử dụng sản phẩm.

Lấy mẫu ron cao su lắp trong rãnh cần những thông tin gì?

Dừng và cô lập thiết bị theo quy trình của cơ sở. Chụp toàn cụm, rãnh, góc và mặt cắt ron cùng thước; đánh dấu hướng lắp và vị trí nối. Đo rộng miệng, rộng đáy, sâu rãnh và khe ép bằng mm tại nhiều điểm, ghi mốc và dụng cụ. Chọn đoạn mẫu ít bị nén hoặc kéo giãn, ghi tình trạng khi tháo.

Đo rộng, cao, gờ và phần rỗng của mẫu, ghi chiều dài theo đường lắp, môi chất và điều kiện sử dụng. Chỉ gửi tên gọi hoặc đoạn đã xẹp mà không có ảnh rãnh có thể khiến phần chân giữ bị hiểu sai.

Trước khi tháo, ghi mã máy, vị trí ron và chụp toàn cụm để thấy đường lắp, góc và điểm nối. Chỉ tiếp cận sau khi thiết bị dừng, nguội và được cô lập theo quy trình cơ sở. Đánh dấu hướng trong, ngoài và vị trí lấy mẫu; nếu nhiều rãnh trên cùng máy, đặt mã riêng cho từng vị trí.

Chụp rãnh khi có thể quan sát an toàn, đặt thước gần miệng và đáy để có mốc. Ghi rộng miệng, rộng đáy, sâu rãnh và khe khi cụm đóng bằng mm tại nhiều điểm. Nếu gờ che khuất hoặc rãnh bị mòn, ghi chú và hỏi người phụ trách về bản vẽ thay vì đoán kích thước thiết kế.

Chọn đoạn mẫu còn đủ chân giữ, gờ và phần đầu; ghi nơi đã bị nén hoặc kéo. Chụp mặt cắt thẳng góc cùng thước, đo rộng, cao và phần rỗng theo cùng mốc. Mẫu cũ có thể biến dạng, nên số đo cần được đối chiếu cùng hồ sơ thiết bị.

Cách đối chiếu mẫu và chốt quy cách

Dữ liệu cần đối chiếu

So mặt cắt với rãnh, tách phần giữ và phần bị ép; ghi mã vật liệu, dung sai, môi chất, nhiệt, kiểu nối và độ nén theo thiết kế. Mẫu cũ có thể biến dạng và không thay thế bản vẽ; màu ảnh không xác định vật liệu.

Cách kiểm trên mẫu hoặc bản vẽ

Ví dụ giả định ron có chân cài: đánh dấu chân và mặt tiếp xúc, kiểm độ rộng miệng rãnh trước khi thử đoạn mẫu. Lắp và đóng theo quy trình của cơ sở, ghi độ giữ và tiếp xúc; thử kín theo thiết kế. Nếu rãnh mòn, gờ mẫu thiếu hoặc dung sai chưa rõ, hỏi kỹ thuật trước khi chốt.

Trên bản phác, tách phần chân giữ trong rãnh với phần tiếp xúc và bị ép khi cụm đóng. So vị trí gờ với miệng rãnh, chiều cao đầu với khe và bản vẽ; hai mẫu có cùng bề rộng ngoài vẫn có thể khác chân cài. Đánh dấu vị trí nối và chiều dài theo mốc đường lắp.

Ghi mã vật liệu nếu biết, nhiệt, môi chất, thời gian tiếp xúc và chất vệ sinh; hỏi hồ sơ đúng mã cho điều kiện đó. Màu đen hay tên gọi chung không xác nhận thành phần hoặc khả năng chịu môi trường. Độ nén, dung sai và yêu cầu kín cần do người phụ trách thiết kế xác định.

Trong ví dụ ron chân cài, đánh dấu mặt tiếp xúc và chân trên ảnh, ghi rộng miệng rãnh trước khi đối chiếu mẫu. Nếu mẫu thiếu gờ hoặc số đo tại các điểm khác nhau nhiều, gửi cả ảnh và bản vẽ cho kỹ thuật. Không tự cắt gờ hoặc ép mẫu để làm vừa rãnh khi chưa có phương án được duyệt.

Xem ron cao su kỹ thuật và gioăng cao su chữ U như một ví dụ hình dạng cần đối chiếu riêng.

Chuẩn bị hồ sơ trước khi đặt hàng

TrườngNội dung cần ghi
Ảnh rãnhToàn cụm, miệng, đáy và góc cùng thước, đánh dấu hướng lắp.
Mặt cắtVí dụ giả định chân cài: ghi rộng, cao, gờ, mốc đo và tình trạng mẫu.
Rãnh và kheRộng miệng/đáy, sâu và khe ép bằng mm tại các điểm.
Điều kiệnMã vật liệu, nhiệt, môi chất, dung sai, kiểu nối và tiêu chí thử.
Đơn hàngChiều dài, số lượng, ngày cần và nơi nhận tại quận 9.

Hồ sơ gồm mã vị trí, ảnh toàn cụm, ảnh rãnh và mặt cắt cùng thước, bảng số đo và tình trạng mẫu. Thêm chiều dài, kiểu nối, điều kiện nhiệt và môi chất, số lượng và người duyệt. Với dữ liệu chưa biết, ghi “cần xác nhận” để bên nhận không suy từ ảnh.

Khi nhận mẫu đề xuất, đối chiếu nhãn, mặt cắt và kích thước theo bản vẽ. Người phụ trách thử lắp trên cụm đã cô lập theo quy trình, kiểm hướng lắp và độ giữ; thử kín hoặc đưa thiết bị hoạt động lại chỉ theo phương án được phê duyệt. Ghi kết quả và hình ảnh nếu có sai khác.

Sau khi thống nhất, chốt số đoạn hoặc vòng, kiểu nối, cách đóng gói và thời gian nhận. Lưu mẫu duyệt, bảng đo và tài liệu vật liệu để thuận tiện bảo trì hoặc đánh giá lại khi điều kiện làm việc thay đổi.

Gửi yêu cầu cho Hoàng Khải Nguyên

Gửi hồ sơ mẫu, ảnh hoặc bản vẽ và số lượng qua trang liên hệ hay gọi 0919 345 066. Hỏi mẫu phổ biến hoặc trao đổi gia công theo quy cách được duyệt.
